土木建筑工程，以混凝土结构占主导地位，混凝土结构由于内外因素的作用不可避 免地存在裂缝，而裂缝是混凝土结构物承载能力、耐久性及防水性降低的主要原因。混凝土裂缝一般有三种状态：静止裂缝，活动裂缝，正在发展的裂缝， 安如山 A-M800F 灌缝胶具有较高的机械强度，并能抵抗混凝土所遇到的大多数化学 侵蚀，环氧树脂可以灌入到 0.05 ㎜的裂缝。除某些特殊的环氧树脂之外，当裂缝是活动的、 有渗漏的、不能干透的时，不宜采用此工法。

通过封闭填充裂缝，延缓混凝土裂缝侵蚀发展，同时依靠环氧树脂的粘结能力加固原结构混凝土

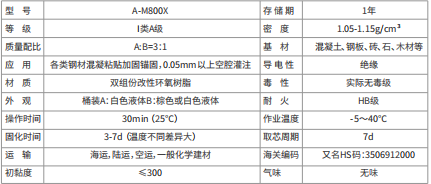

•产品优势

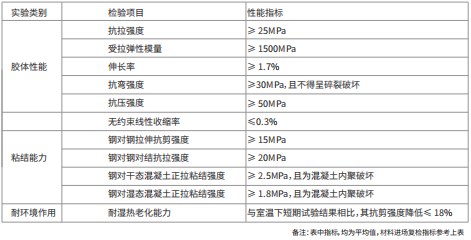

•产品参数

GB50367-2013《混凝土结构加固设计规范》

GB50550-2010《建筑结构加固工程施工质量验收规范》

GB50728-2011《工程结构加固材料安全性鉴定技术规范》

•包装规格

桶装尺寸：A:300mm*370mm B:250mm*270mm（直径 * 高度）

数量：A:15kg/B:5kg 20KG/组

•高压灌浆法（适用于所有裂缝）

　　　　1、清理：详细检查、分析渗漏情况，确定灌浆孔位置及间距。清理干净需要施工的区域，凿除砼表面析出物，确保表面干净。

　　　　2、钻孔：使用电锤等钻孔工具沿裂缝两侧进行钻孔，钻头直径为14mm,钻孔角度宜≦45°，钻孔深度≦结构厚度的2/3，钻孔必须穿过裂缝。但不得将结构打穿（壁后灌浆除外）钻孔与裂缝间距≦1/2结构厚度。钻孔间距20cm~60cm.

　　　　3、埋嘴：在钻好的孔内安装灌浆嘴（又称之为止水针头），并用专用内六角扳手拧紧，使灌浆嘴周围与钻孔之间无空隙，不漏胶。

　　　　4、洗缝：用高压清洗机以3Mpa的压力向灌浆嘴内注入洁净水，观察出水点情况，并将缝内粉尘清洗干净。

　　　　5、 封缝：将洗缝时出现渗水的裂缝表面用封口胶进行封闭处理，目的是在灌胶时不跑胶。

　　　　6、灌胶：使用高压灌浆机向灌浆孔内灌注裂缝修复胶。立面灌浆顺序为由下向上；平面可从一端开始，单孔逐一连续进行。当相邻孔开始出浆后，保持压力3~5分钟，即可停止本孔灌胶，改注相邻灌浆孔。

　　　　7、拆嘴：灌浆胶完毕，确认不漏即可去掉或敲掉外露的灌浆嘴。清理干净已固化的溢漏出的灌浆胶。

　　　　8、封口：用封口胶进行灌浆口的修补、封口处理。

•静置灌缝施工工艺

　　　　1、裂缝检查：对裂缝大小在0.2mm以上，表面没有渗水的可采用静置灌胶处理。

　　　2、裂缝处理：清理干净需要施工的区域，凿除砼表面析出物，确保表面干净、干燥，用酒精或丙酮清洗裂缝浅表层和需封口面。

　　　　3、粘贴注胶底座：底座安装顺序为由下向上；平面可从一端开始，单孔逐一连续进行安装，座安装间距为300mm。

　　　　4、封闭裂缝：用专用封口胶或其他锚固胶封闭需要灌注的裂缝，注意要充分封闭好，在裂缝顶端预留观察口。

　　　　5、封口检查：对封闭裂缝进行检查，确保无漏气口。

　　　　6、配胶：将灌缝胶按出厂要求比率调配好，配胶尽量按用多少配多少，不多配以免浪费。

　　　　7、灌注：将调配好的胶体吸入灌注器内，将灌注器安装在底座上灌注，灌注时间一般为0.5~1小时，实际以灌注器内不跑胶，预留观察口出胶为准，如灌注器内胶体灌完需重新补胶灌注。

　 　 8、拆除灌注器、固化养护：注满后应及时拆除灌注器，底座用堵头堵住，静置12小时固化养护后方可拆除底座和封口部位。

1. 环境通风干燥，避免暴晒，暴寒

2. 防污染，防高温，防水，防污染

3. 经运输条件鉴定，该货物不属于爆炸物，不属于易燃危险品，不属于氧化剂和有机过氧化物，不属于有毒和传染性物质，无放射危险性，不属于腐蚀品，无其他危险性，为非限制性货物，适用于普通化学建材，可陆运，海运，空运。

4. 灌缝胶存储期1年
